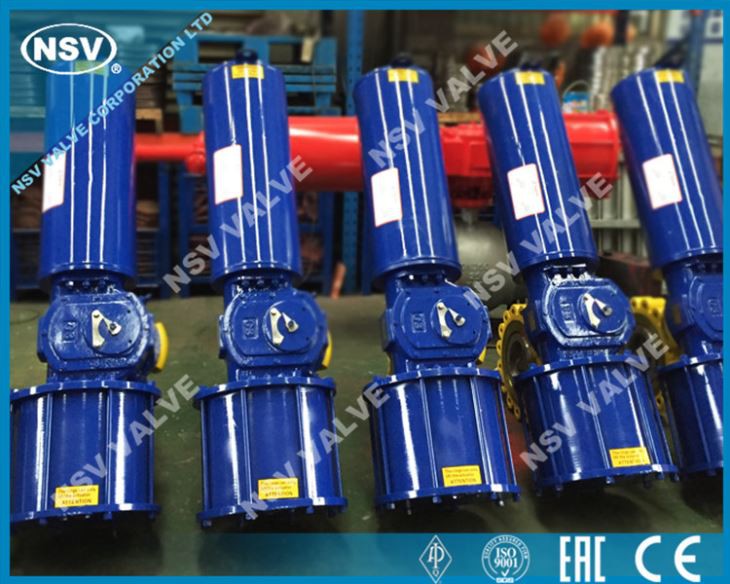

Pneumatinis pavaros droselio vožtuvas

Produkto Aprašymas

NSV pneumatinės pavaros drugelio sklendė, kuri gali būti naudojama srautui izoliuoti ar reguliuoti. Uždarymo mechanizmas yra disko forma. Veikimas yra panašus į rutulinį vožtuvą, kuris leidžia greitai išjungti. „Drugeliniams“ vožtuvams dažniausiai teikiama pirmenybė, nes jie yra mažesni nei kitų vožtuvų modeliai ir yra lengvesni, vadinasi, reikia mažiau palaikymo. Diskas yra vamzdžio centre, pro jį diskas yra strypas, sujungtas su pavara vožtuvo išorėje. Pasukdami pavarą diskas pasukamas lygiagrečiai arba statmenai srautui.

Taikomas standartas
Projektavimo standartas: API 609, MSS SP-67, MSS SP-68, BS 5155
„Akis į akį“: API 609, ASME B16.10, BS 5155, EN1092
Pabaigos jungtis: ASME B16.5, ASME B16.47
Tikrinimas ir bandymas: API 598

Produktų asortimentas
Dydis: 2 "~ 36" (DN50 ~ DN900)
Įvertinimas: ANSI 150 svarų ~ 600 svarų
Kėbulo medžiagos: anglinis plienas, nerūdijantis plienas, legiruotas plienas, dvipusis plienas.
Disko sandarinimas: PTFE, laminuotas grafitas
Valdymas: svirtis, pavara, elektrinė, pneumatinė, hidraulinė

Dizaino elementai
Trigubas ekscentriškas dizainas
Nuo metalo iki metalo, guma, PTFE
Dviejų krypčių paslauga
Vaflių, kilpų ar flanšų jungtis

STRUKTŪRINĖS SAVYBĖS

LAMINUOTAS DISKO ŽENKLAS

Sumažėjus sukimo momentui, vožtuvo uždarymo metu susidaro vienodos jėgos visame vožtuvo lizdo perimetre. Tamprus tarpiklis lankstosi ir energizuoja, atsižvelgiant į sėdynės formą. Suspaudimo jėgos, vienodai paskirstytos per perimetrą, užtikrina griežtą abipusį uždarymą. Sandarumo sandarumas leidžia vožtuvo korpusui ir diskui susisiekti ar išsiplėsti, nesukeliant pavojaus užstrigti dėl temperatūros svyravimų.

NSV pateikia papildomą standų laikymo žiedą su varžtais, suprojektuotą atsižvelgiant į ASME standartinius skaičiavimus.

1) Sėdynė yra standartinė „Stellite“ danga.

2) Tarpiklis yra spiraliniu būdu suvytas SS / grafitas, kad nebūtų nutekėjimo.

Pažangus „torqseal“ dizainas pasižymi 3 krypčių ekscentriškumu ir unikalia elipsės formos sėdynės geometrija, užtikrinančia kompresinį sandarumą aplink visą sėdynę ir „sandarų“, be burbuliukų uždaromą vožtuvą.

Pakelta kūginė sėdynė apsaugo nuo tvirto sandarinimo, kad netrukdytų sandarikliui. Sėdynė yra su „Stellite“ kietąja danga, kad ji būtų sunkiai aptarnaujama (vietoje minkštos SS316 kietos dangos).

VOŽTUVŲ IDENTIFIKAVIMAS PRIEŠ ĮDIRBUS VAMZDĮ

1.Kiekvieno vožtuvo nerūdijančiojo plieno vardinė lentelė pritvirtinta prie korpuso. Duomenų plokštelėje pažymėta tokia informacija kaip vožtuvo dydis, klasifikacija, konstrukcijos medžiaga ir vožtuvo serijos numeris, žemiau pateikiama tipinė duomenų lentelė:

2.Tag numeris taip pat bus pritvirtintas prie vožtuvo, jei to bus paprašyta užsakymo metu.

DUK

1. Klausimas: kokia yra vožtuvų garantija?
A: Mūsų vožtuvų garantinis laikotarpis turėtų būti 18 mėnesių nuo išsiuntimo dienos arba 12 mėnesių nuo įrengimo, atsižvelgiant į tai, kas įvyks anksčiau.

2. Klausimas: kokia yra siuntimo pakuotė?

A: Jo dėžutė mažiems vožtuvams (pavyzdys) ir faneros dėžutė (nereikia fumiguoti).

3.Q: Ar yra MOQ?

„： Nr. Mes galime priimti 1setą, tačiau, jei užsakymo vertė yra 2 000,00 USD, tai papildomai kainuoja 150,00 USD (eksporto procesas).
