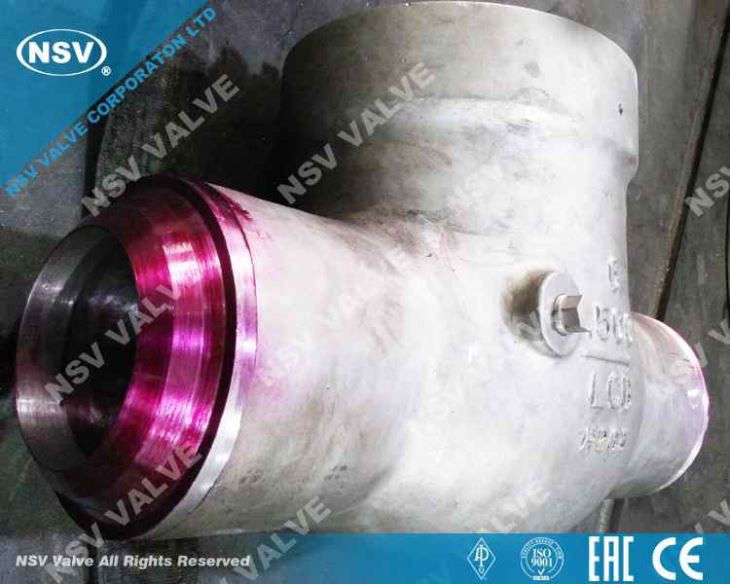

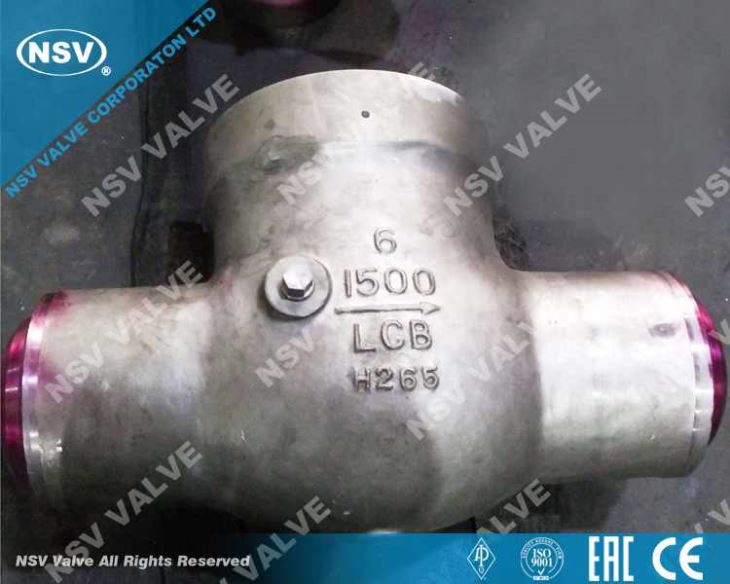

Slėgio tarpiklio pakreipimo disko atbulinis vožtuvas

NSV slėgio sandariklio pakreipimo disko patikros vožtuvas, pakreipimo diskas veikia automatiškai ir nereikalauja jokios pagalbos. Kai srautas daro pakankamą slėgį disko atžvilgiu, kad būtų įveiktas disko svoris, diskas, uždėtas ant vyrio, pakeliamas, kad srautas galėtų tęstis per vamzdynų sistemą. Mažėjant slėgiui, diskas mažėja, kol jo paties svoris priverčia jį sėdėti. Tai užkerta kelią srauto pasikeitimui.

• Taikomas standartas
  „ANTI B“ akis į akį 16.10
  Flanšo galų matmenys ANSI B 16.5 / ANSI B 16.47
  Galutiniai API598 patikrinimo testai.

• Produktų asortimentas
  Dydis: 2 "~ 20" (DN50 ~ DN500)
  Įvertinimas: ANSI 150–2500 svarų
  Kėbulo medžiagos: anglinis plienas, nerūdijantis plienas, legiruotas plienas, dvipusis plienas
  Apdaila: už API 600

• Dizaino elementai:

  Greito uždarymo sistema

Stabilumas esant mažam ir pulsuojančiam srautui
Vidutinis slėgio kritimas

Sandarus metalinės sėdynės sandarinimas

Sėdynės kontaktai nevyksta, kol diskas nesėdi ir neuždaromas

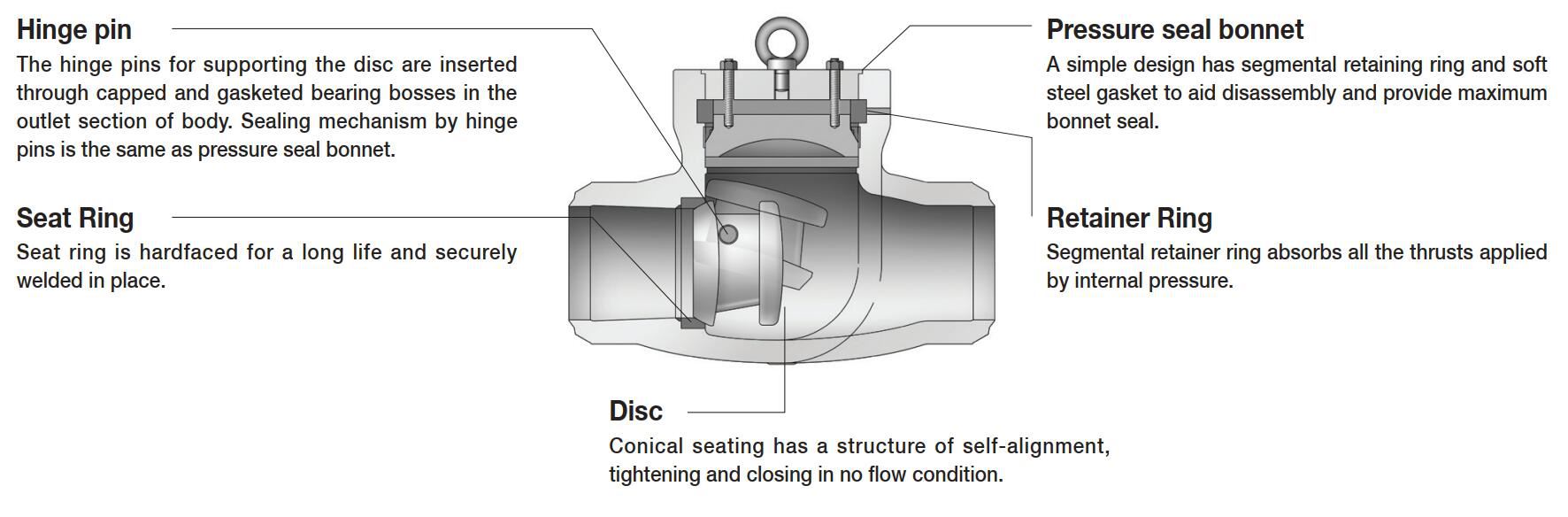

Struktūros atlikimas:
Dvigubas užstatas

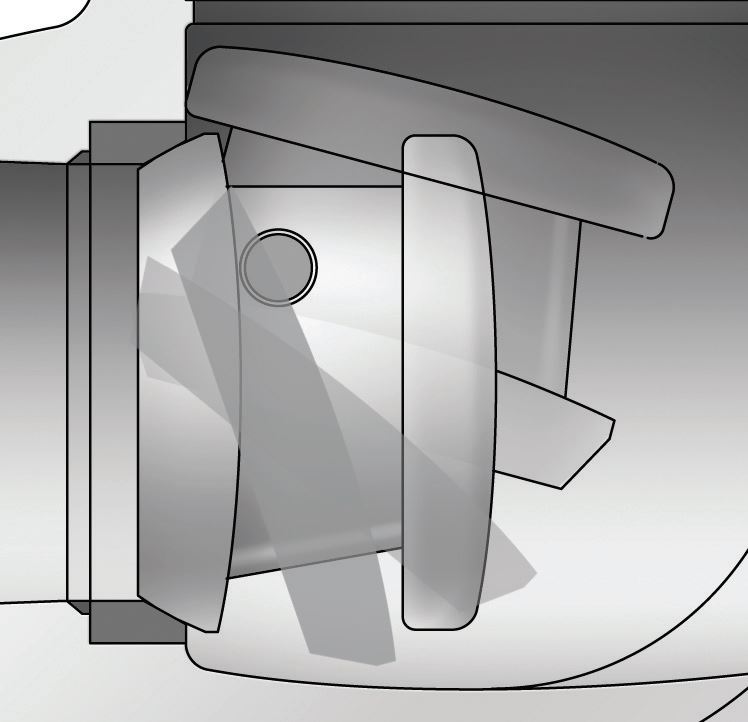

Didelio našumo plytelių klojimo disko vožtuvas turi dvigubą posvyrio (šarnyro kaiščio) dizainą.
Pasukamieji poslinkiai atliekami statant vožtuvą su vyrių kaiščiais, kurie yra už sandarinimo paviršiaus vidurio linijos ir šiek tiek į vieną vamzdžio centro liniją.

Kompensacijos tikslas yra sumažinti trintį ir taip nusidėvėjimą tarp sėdynės ir tarpiklio, vožtuvui važiuojant

OFFSET 1
Vyrio kaištis yra disko sandarinimo paviršiaus vidurio linijoje.

2 OFFSET
Vyrio kaištis nukreiptas į kūgio ašį.

PASLAUGŲ REKOMENDACIJA

1.Disko disko svorio centras yra labai arti ašies arba sukimosi, kad diską būtų galima labai greitai atidaryti ar uždaryti nepažeidžiant kūno, disko ar sėdynės. Kadangi vožtuvas greitai uždaromas keičiant srautui, didelis skysčio greitis nėra išvystomas atvirkštine kryptimi, todėl vandens plaktuko poveikis sumažinamas iki minimumo.

2.Palenkiamasis diskinis atbulinis vožtuvas, palyginti su pasukamu atbuliniu vožtuvu, turi didesnį stabilumą esant mažam srautui ir pulsuojančiam darbui.

3.Slėgio kritimas per pakreipiamąjį diską tikrinimo metu bus daug mažesnis nei atliekant lygiavertį patikros laiką. Nors pakreipiamasis disko atbulinis vožtuvas srautą šiek tiek apribos, nei sukimosi patikrinimas, tiesus srauto kelias užtikrina minimalų slėgio kritimą.

4.Kreipimo disko atbulinis vožtuvas turi vidutinišką sandarinimo galimybę ir gali užtikrinti sandarų uždarymą, jei slėgio skirtumas visame diske yra palyginti didelis.

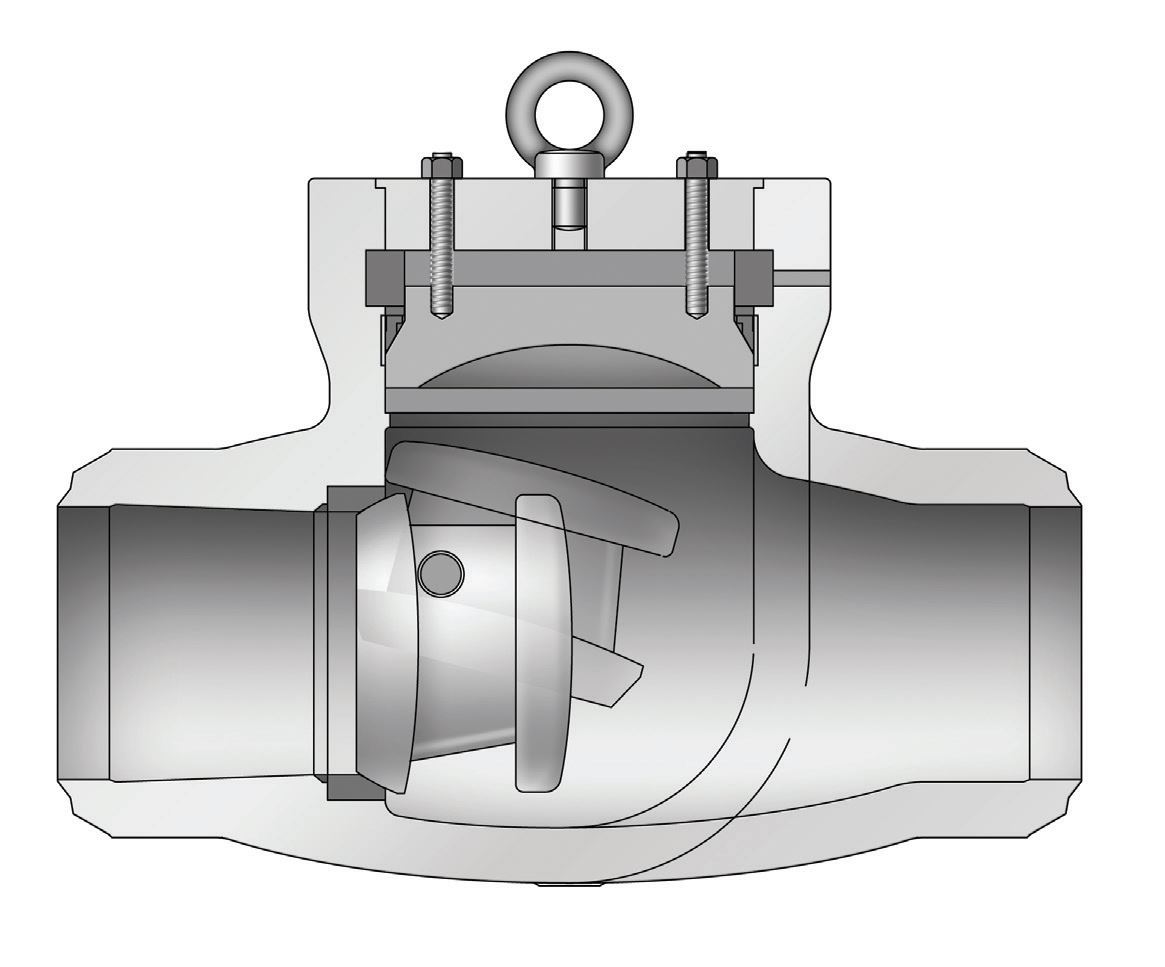

Pav. Slėgio sandariklio pakreipimo disko patikros vožtuvas

DUK

1.Q: Ką gali pateikti jūsų įmonės prekės ženklas?

A: NSV arba OEM paslauga

2.Q: Noriu sužinoti, kaip susisiekti su atsakingu asmeniu.

Ats .: paskambinę įmonės atstovo skambučio numeriu (86-577-67378616), jei nėra ypatingos situacijos, pardavimo komanda gaus jūsų skambutį. Jei pranešite mums apie savo užklausą, mes pateiksime jus atsakingam asmeniui. Jei jums reikia asmeninio telefono numerio, jį turite gauti iš atsakingo asmens iškart po telefono skambučio.

3. Klausimas: kokia yra vožtuvų garantija?
A: Mūsų vožtuvų garantinis laikotarpis turėtų būti 18 mėnesių nuo išsiuntimo dienos arba 12 mėnesių nuo įrengimo, atsižvelgiant į tai, kas įvyks anksčiau.

4. Klausimas: Kaip aš galiu gauti kainą?

A: Jei paprašysite kainos, paruošdami produkto specifikaciją, kurios norite specialiai pateikti pagrindinio puslapio „Susisiekite su mumis arba Atsiliepimai“, atsiųsime jums atsakymą ASAP. Jei pagrindinio puslapio turinio nėra, galite kreiptis į mus telefonu (86-577-67378616) arba faksu (86-577-67372367).

5.Q: Ar yra MOQ?

„： Nr. Mes galime priimti 1setą, tačiau, jei užsakymo vertė yra 2 000,00 USD, tai papildomai kainuoja 150,00 USD (eksporto procesas).
