Tinkamo vožtuvo pasirinkimas – tai ne tik modelio pasirinkimas,{0}}tai jo atitikimas tikriems poreikiams. Žingsnis po žingsnio apžvelgsime pagrindinius veiksnius, pradėdami nuo pagrindų, kad būtų lengviau sekti.
Pirma: pradėkite nuo paties skysčio
Vožtuvai tiesiogiai liečiasi su skysčiu, todėl pirmiausia reikia atkreipti dėmesį į jo būklę ir savybes.
1. Skystoji būsena: dujos ar skystis?
Suskirstykime jį pagal tipą{0}}įvairioms būsenoms reikia atsižvelgti į skirtingus aspektus:
Dėl dujų: Atkreipkite dėmesį, ar tai grynos dujos, ar mišinys. Taip pat patikrinkite, ar nėra skysčio lašelių / kietų medžiagųjame esančių dalelių ir jei yra komponentų, kurie lengvai kondensuojasi.
Dėl skysčių: Pirmiausia patikrinkite, ar tai grynas skystis, ar mišinys. Tada atkreipkite dėmesį į tokias smulkmenas kaip: ar juose yra lakiųjų komponentų ar ištirpusių dujų? Ar yra suspenduotų kietųjų dalelių? Nepamirškite klampumo ir žemos temperatūros savybių, pvz., užšalimo ar stingimo temperatūros.
2. Kitos skysčio savybės
Koroziškumas, toksiškumas, degumas ir tai, ar jis ištirpdo vožtuvo medžiagą{0}}tai nėra tik „papildomos detalės“. Pavyzdžiui, koroziniai skysčiai gali pašalinti įprastus metalus, o degiems skysčiams gali prireikti sprogimui atsparių konstrukcijų. Kartais jie netgi verčia jus naudoti aukštesnės klasės{4}} vamzdynų sistemą.
Kitas: Pažiūrėkite į sistemą, kurioje ji yra
Vožtuvas neveikia vienas,{0}}tai yra visos sistemos dalis. Štai į ką atkreipti dėmesį:
1. Eksploatavimo sąlygos
Negalvokite tik apie dienos temperatūrą ir slėgį{0}}ypatingi scenarijai taip pat svarbūs:
Siurblio išleidimo vožtuvai: reikia valdyti siurblio „didžiausią išjungimo{0}}slėgį“.
Sistemos su regeneracija: Jei regeneravimo temperatūra yra daug aukštesnė nei įprasta, turite subalansuoti temperatūrą ir slėgį{0}}vien vieno nepakanka.
Kaip dažnai jį keičiate?: Jei vožtuvas dažnai atsidaro/užsidaro, jis greičiau susidėvi. Tokiu atveju apsvarstykite galimybę įrengti du vožtuvus, kad būtų galima pasidalyti apkrovą.
2. Leidžiamas slėgio kritimas sistemoje
Slėgio kritimas yra tai, kiek slėgio vožtuvas „išnaudoja“-tai lemia vožtuvo tipą:
Jei sistema negali atlaikyti didelio slėgio kritimo, rinkitės mažo{0}}nuleidimo vožtuvus, pvz., sklendes arba pilno- angos rutulinius vožtuvus.
Jei reikia reguliuoti srautą, pasirinkite gerai reguliuojančius vožtuvus (pvz., rutulinius vožtuvus). Vožtuvo slėgio kritimas viso vamzdžio atžvilgiu turi įtakos reguliavimo jautrumui-tai yra stabilaus valdymo pagrindas.
3. Diegimo aplinka
Pavyzdžiui, jei vožtuvas yra lauke, šaltoje vietoje, nenaudokite ketaus vožtuvų korpusų,{0}}jie gali lengvai įtrūkti šaltyje. Lietas plienas arba nerūdijantis plienas yra kaipafer bet.
Tada: ką jums reikia padaryti su vožtuvu? (vožtuvo funkcija)
Vožtuvai turi skirtingas „užduočių“-funkcijas, atitinkančias jūsų poreikius:
1. Išjungti-(sustabdyti srautą)
Beveik visi vožtuvai gali išsijungti, tačiau kai kurie yra geresni konkrečiais atvejais:
Tiesiog reikia nutraukti srautą (be reguliavimo)? Vartų vožtuvai arba rutuliniai vožtuvai veikia gerai.
Reikia greitai išjungti? Užsukamieji vožtuvai, rutuliniai
vožtuvai arba drugeliai yra greitesni.
Norite ir išjungti, ir reguliuoti srautą? Gaubtiniai vožtuvai yra geras universalus-; Drugeliniai vožtuvai puikiai tinka ir dideliems srautams.
2. Pakeiskite srauto kryptį
Jei reikia pakeisti skysčio srauto vietą, 2-krypčių (L-prievado) arba 3-krypčių (T formos) rutuliniai vožtuvai / kištukiniai vožtuvai puikiai tiks. Vienas vožtuvas gali pakeisti du ar daugiau tiesių vožtuvų – taupoma vieta ir perjungimas tampa tikslesnis.
3. Reguliuokite srautą / slėgį
Pagrindiniam srauto reguliavimui: veikia rutuliniai vožtuvai arba stūmokliniai vožtuvai. Norėdami atlikti smulkius ir tikslius reguliavimus (mikro-srauto), naudokite adatinius vožtuvus.
Norint stabiliai reguliuoti (pvz., išlaikyti pastovų slėgį ar srautą dideliame diapazone), reikia naudoti droselio vožtuvus.
4. Užkirsti kelią atgaliniam srautui
Jei reikia sustabdyti skysčio tekėjimą atgal, atbulinis vožtuvas -nederinamas-joks kitas vožtuvas taip pat neatlieka šios funkcijos.
5. Specialieji poreikiai
Kai kuriems procesams reikalingos papildomos funkcijos: vožtuvai su gaubtais (šildymui/vėsinimui), išleidimo angų (skysčiui išleisti), aplinkkelių (priežiūrai) arba prapūtimo angų (kad nenusėstų kietosios dalelės).
Kaip jūs jį valdysite? (vožtuvo įjungimas)
Tai, kaip valdote vožtuvą, yra svarbu patogumui ir saugumui:
Vietinis veikimas: Jei vožtuvas yra šalia jūsų, dauguma naudoja rankračius. Jei jis šiek tiek toli, pridėkite grandinės ratą arba pailgintą kotą. Didelio- skersmens vožtuvuose dažnai yra-įmontuoti varikliai (jie per sunkūs, kad būtų galima pasukti rankomis).
Pavojingos zonos: jei yra sprogimo pavojus, naudokite sprogimui{0}}saugius variklius (sprogimui-atsparumo laipsnį suderinkite su vietove).

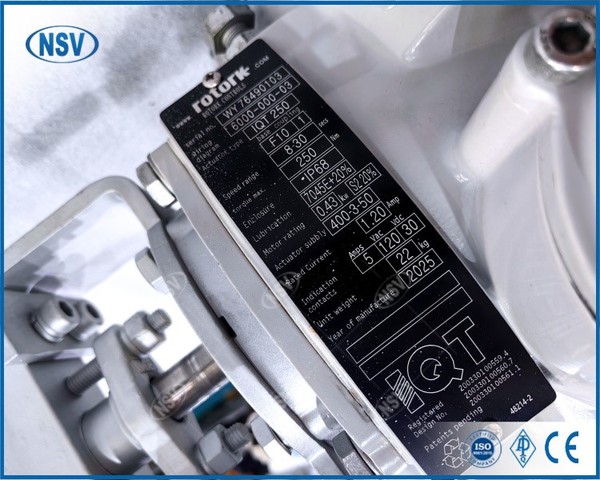

Nuotolinis valdymas: Pasirinkite pneumatinį, hidraulinį arba elektrinį valdymą. Elektriniai apima solenoidinius vožtuvus ir variklio{1}}varomus vožtuvus-parenkame pagal tai, kokia energija yra-svetainėje ir ko jums reikia.
Galutinis: bendrieji principai, kuriuos reikia užbaigti
Kad būtų lengviau įsiminti, pateikiamos kelios pagrindinės taisyklės:
Skysčio savybės yra pirmiausia{0}}jie nustato medžiagą ir pagrindinį tipą.
Suderinkite vožtuvo funkciją su savo užduotimi (išjungimas, reguliavimas, atgalinio srauto prevencija).
Svarbus dydis: jis nustatomas pagal srauto greitį ir leistiną slėgio kritimą ir paprastai atitinka proceso vamzdžio dydį.
Neignoruokite slėgio kritimo, veikimotemperatūra ir slėgis{0}}tai turi įtakos ilgaamžiškumui.
Medžiagos pasirinkimas: Ketaus viršus 200 laipsnių kampu; plieno apdirbimas iki 425 laipsnių; virš to naudokite legiruotą plieną; daugiau nei 550 laipsnių, karščiui-atsparus Cr-Ni nerūdijantis plienas yra standartas.
